產品簡述
詳細資料

LX系列智能數字手操器從功能上分有純手操和手自動手操兩種形式，純手操只與電動執行器相連接，通過面板開關鍵直接控制執行機構的正、反轉，具備手自動功能的手操器安裝于執行器的控制系統（調節器或計算機控制的DCS，PLC系統）之間，當手操器處于手動狀態時由手操器直接控制執行器，處于自動狀態時執行器的控制權交給自動控制系統，此時的手操器相當于伺服放大器，將來自控制系統的控制電流信號轉為開關信號或隔離的控制電流信號，控制電動執行器或電氣閥門定位器動作。

產品概述

LX系列智能數字手操器從功能上分有純手操和手自動手操兩種形式，純手操只與電動執行器相連接，通過面板開關鍵直接控制執行機構的正、反轉，具備手自動功能的手操器安裝于執行器的控制系統（調節器或計算機控制的DCS，PLC系統）之間，當手操器處于手動狀態時由手操器直接控制執行器，處于自動狀態時執行器的控制權交給自動控制系統，此時的手操器相當于伺服放大器，將來自控制系統的控制電流信號轉為開關信號或隔離的控制電流信號，控制電動執行器或電氣閥門定位器動作。

產品特點

   ◆ 手操器內含伺服放大器,直接驅動DKJ等由電源正,反開關控制的執行機構。
   ◆ 可以輸出隔離型控制電流,其輸出電流的高隔離性可保證對被控執行機構進行控制穩定。
   ◆ 可設置閥位限幅幅值,確保執行器在設定的安全閥位范圍內安全運轉。
   ◆ 可設置閥位控制動作靈敏度,以保證執行器的使用壽命。
   ◆ 具備手/自動切換功能,廣泛適用于計算機,調節器或DCS,PLC等自動控制系統。
   ◆ 閥位反饋信號可以為電流,電壓,電阻等多種形式輸入,適用于各類執行器。

主要技術參數

   ◆ 閥位反饋準確度：±0.2%×F•S，±0.1%×F•S(需訂制)
   ◆ 數字顯示位：四位顯示，浮點小數。
   ◆ 采樣速度：高達100ms/次
   ◆ 顯示分辨率：末位1個字。
   ◆ 溫度漂移:<50ppm
   ◆ 冷端溫度補償準確度:±1℃（預熱30分鐘）
   ◆ 工作溫度:工業級標準－10~+55℃
   ◆ 輸入阻抗:電流：100Ω；電壓：500 KΩ
   ◆ 輸出阻抗:4-20mA輸出時0~550Ω；0-10mA輸出時0~1KΩ ；
   ◆ 交流負載能力：6A/220V，交流過零觸發
   ◆ 變送輸出紋波:≤50mVp-p
   ◆ 報警繼電器觸點容量：AC220V ，1A；DC24V，2A（阻性負載）
   ◆ 通訊接口: RS232 或 RS485通訊協議: 國際標準的MODBUS-RTU協議
   ◆ 通訊距離: RS485：節點數≤256（不加中繼時），距離≤1000米（波特率9600時）
   ◆ 配電（回路供電）輸出電壓:DC24±1V 30mA，過流自動保護 。
   ◆ 絕緣強度(輸入/輸出/通訊/電源之間)：不小于1500V.AC一分鐘。
   ◆ 絕緣阻抗(電源/輸入/輸出/通訊之間): 不小于100MΩ。
   ◆ 抗電磁干擾能力：EMC≥2000V（符合IEC61000標準）。
   ◆ 工作中允許大氣壓力: 80-106kPa。
   ◆ 工作中允許相對濕度 :10-90％RH（40℃時）
   ◆ 儲運過程中允許環境溫度: -40-+80℃
   ◆ 供電電源：交流：AC220V（允變范圍95～265V）
直流：DC24V（允變范圍16～28V）
   ◆ 使用條件：安裝位置不得有強烈的機械振動、沖擊，以及來自信號端、電源端及空間的大電流、火花等電磁感應的影響，空氣中不得有對金屬、塑料件起腐蝕作用的氣體。

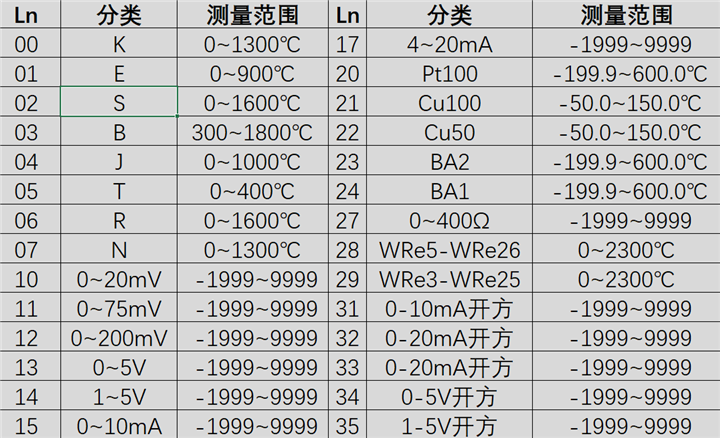

萬能分度號選型表

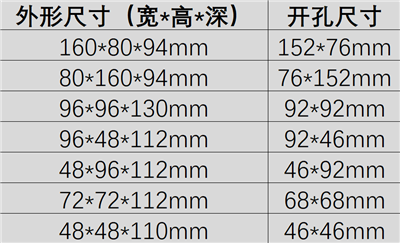

外形及開孔尺寸

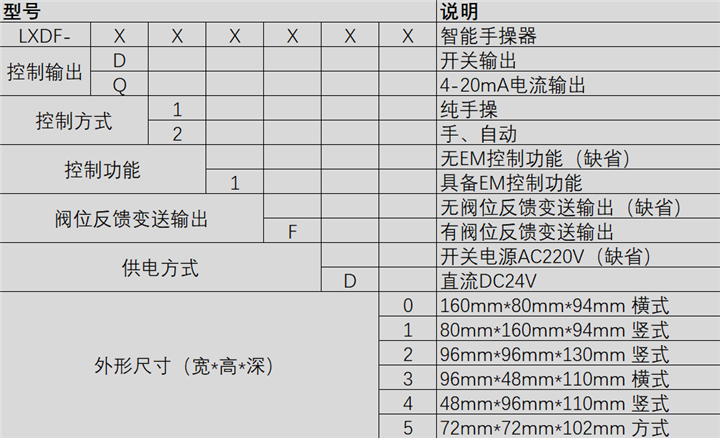

選型說明

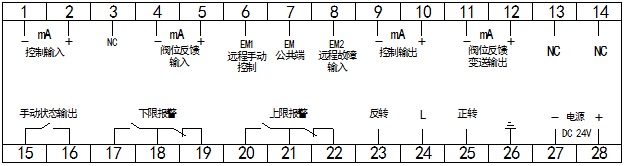

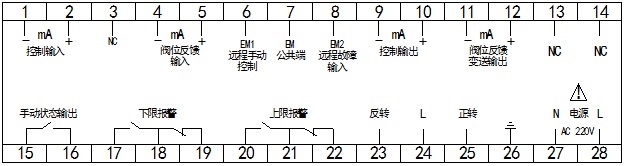

接線圖
